转筒烘干机简介

转筒烘干机的应用范围主要在建材、冶金、化工、水泥工业烘干石灰石、煤粉、矿渣、粘土等金属与非金属物料的烘干作业。该机主要由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成。该机扬料板分布及角度设计合理，性能可靠，因而热能利用率高，干燥均匀，清理物料次数少，适用维修方便等特点。具有结构合理，制作精良，产量高，能耗低，运转方便等优点。

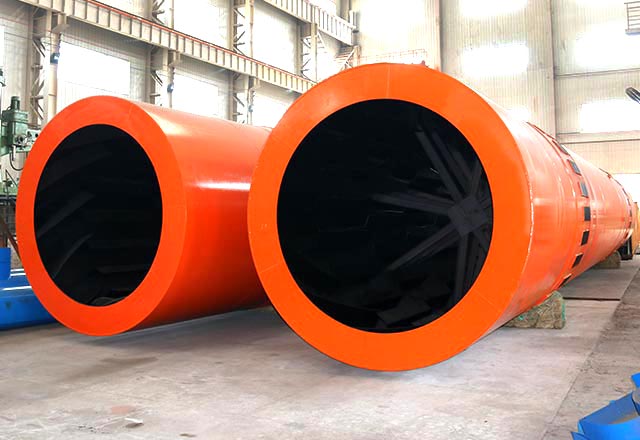

转筒烘干机

转筒烘干机工作原理：

烘干机的热源来自燃烧装置，本烘干机采用顺流式加热方式。需要烘干的物料，从进料箱、进料溜进入筒体，即被螺旋抄板推向后。由于烘干机倾斜放置，物料一方面在重力和回转作用下流向后端，另一方面物料被抄板反复抄起，带至上端再不断地扬撒下来，使物料在筒内形成均匀的幕帘，充分与筒内的热气流进行热交换，由于物料反复扬撒，所含的水分逐渐被烘干，从而达到烘干的目的。

转筒烘干机性能特点：

1、结构简单，操作方便；

2、适应范围广，可以用它烘干颗粒状的物料，附着性大的物料用它烘干也很有利；

3、操作弹性大，生产上允许产量有较大波动，不致影响产品的质量；

4、生产能力大，可以连续操作；

5、故障少，维修费用低；

6、设备体积大，一次性投资多；

7、安装、拆卸工作量大。

转筒烘干机的维护

1、轴承担负机器的全部负荷，所以良好的润滑对轴承寿命有很大的关系，它直接影响到机器的使用寿命和运转率，因而要求注入的润滑油必须清洁，密封必须良好，本机器的主要注油处：转动轴承、轧辊轴承、所有齿轮、活动轴承、滑动平面。

2、新安装的轮箍容易发生松动必须经常进行检查。

3、注意机器各部位的工作是否正常。

4、注意检查易磨损件的磨损程度，随时注意更换被磨损的零件。

5、放活动装置的底架平面，应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动，以致发生严重事故。

6、轴承油温升高，应立即停车检查原因加以消除。

7、转动齿轮在运转时若有冲击声应立即停车检查，并消除。

转筒烘干机局部温度过高的可能原因：

转筒烘干机在烘干物料的过程有时会出现局部升温的现象，这是故障现象之一。可能的原因如下：

1、煤粉的不完全燃烧。烘干机头或分解炉中的煤粉由于多种原因燃烧不完全时，就可能到烘干机尾或低级旋内筒中去燃烧，从而产生局部高温，这是出现局部高温的主要原因。

2、喂料量的波动。喂料量忽大忽小时，很容易打乱预热器、分解炉和烘干机的正常工作。有时跟不上喂料的变化，加减煤不及时，甚至出现短期断料也不能及时减煤，因此很容易因料上出现系统温度偏高，而造成结皮。

3、回灰对结皮的影响。

4、预热器漏进冷风对结皮的影响。

本文主要讲了转筒烘干机的工作原理、应用范围、性能特点、维修等，如果您想了解转筒烘干机价格，可拨打0371-67772626咨询，我们是河南郑州转筒烘干机生产厂家红星机器。

转筒烘干机参数

规格（m）（直径×长度）	生产能力（t/h）	最高进气温度（℃）
Φ1.2×8.0	1.9-2.4	700-800
Φ1.2×10	2.4-3.0	700-800
Φ1.5×12	4.5-5.7	700-800
Φ1.5×14	5.3-6.6	700-800
Φ1.5×15	5.7-7.1	700-800
Φ1.8×12	6.5-8.1	700-800
Φ1.8×14	7.6-9.5	700-800
Φ2.2×12	9.7-12.2	700-800
Φ2.2×14	11.4-14.2	700-800
Φ2.2×16	13.0-16.2	700-800
Φ2.4×14	13.5-16.9	700-800
Φ2.4×18	17.4-21.7	700-800
Φ2.4×20	19.3-24.1	700-800
Φ2.4×22	21.2-26.5	700-800
Φ2.6×24	27.2-34.0	700-800
Φ3.0×20	30.1-37.7	700-800
Φ3.0×25	37.7-47.1	700-800
Φ3.2×25	42.9-53.6	700-800
Φ3.6×28	60.8-76.0	700-800

间接传热烘干机

筒径×筒长项目	内筒内径（mm）	最高进气温度（℃）
Φ1.5×15m	500	850
Φ1.5×17m
Φ1.5×19m
Φ1.8×21m	650	850
Φ1.8×23m
Φ1.8×25m
Φ2.2×21m	800	850
Φ2.2×23m
Φ2.2×25m
