分析颚式破碎机衬板寿命减少的原因

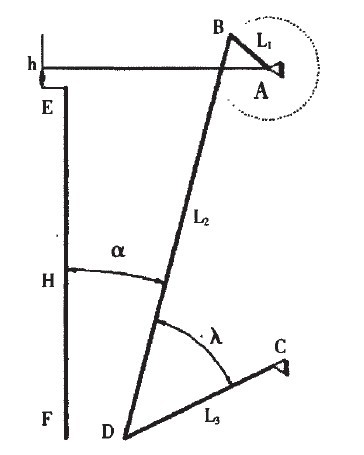

依据颚式破碎机的基本结构和工作原理，我们首先分析造成颚式破碎机衬板寿命减少和影响破碎效率的原因。根据如下的颚式破碎机机构简图，能直观地分析出具体原因。

图中四杆机构中AB曲柄为颚式破碎机偏心轴，BD连杆为颚式破碎机动颚，CD摇杆为颚式破碎机肘板，EF为颚式破碎机定颚。增大曲柄AB的长度，将增大颚式破碎动颚上各点的水平行程值，从而提高颚式破碎机生产能力，但另一方面也会增加颚式破碎机功耗，恶化破碎腔受力状况。减小A点相对于E点的高度(减小悬挂高度h)，可增大动颚上各点的水平行程，减小破碎机高度，减轻破碎机重量，减小动颚上各点行程特性系数，从而大大提高颚式破碎机工作性能。减小连杆长度则有利于增大动颚下端水平行程，减小行程特性系数，对提高生产能力和延长颚板使用寿命都是极为有利的。

但过短的连杆给机架结构设计带来困难并使动颚受力恶化。连杆倾角对应于破碎腔啮角，减小破碎腔啮角有利于提高颚式破碎机产量，改善破碎作用力并有利于采用新的破碎原理(如层压破碎原理)。但啮角过小，将使颚式破碎机高度增大，机重增加，机架长度加长。传动角的大小对破碎机性能影响很大，增大传动角有利于改善破碎机受力，提高散体物料破碎力，但同时也会减小动颚下端水平行程，增加垂直行程，从而加大动颚衬板磨损，减小衬板寿命。
