在选矿工艺流程中，分级作业是重要的环节，通常与磨矿工艺相互配合，能够提高磨矿环节效率，从而保证选矿质量。由此可见分级工艺技术的重要性，因此，本文就常用的分级设备及其技术进行综合介绍。
分级设备一般是通过重力、离心力和机械振动等作用力和原理来进行分级作业，选矿上通常分为重力水力分级设备、离心力水力分级设备和高频细筛三大类。本文就对国内外选矿分级设备的研究应用进展情况进行评述，为正确选择及应用各类分级设备提供参考依据。
重力水力分级设备

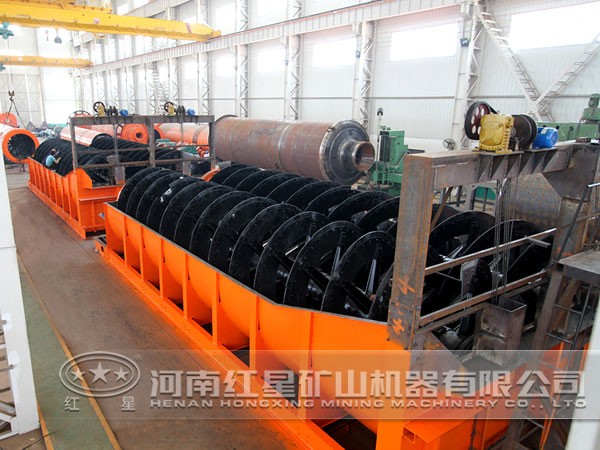

1、螺旋分级机

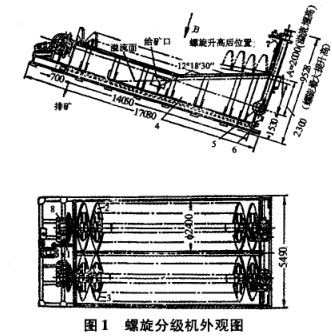

螺旋分级机是选矿分级生产中一种较常用的、平流式水力分级设备。其结构见图1。主要由传动装置、螺旋叶片、槽体、升降机构、下部支座(轴瓦)和溢流堰组成。
螺旋分级机常用于磨矿闭路循环对矿浆进行按0．3～0．15mm粒级分级作业。由于设备存在分级面积小；分离出的合格矿粒在水平横向流动路径过长造成二次沉降；以及螺旋叶片转动引起矿浆扰动等影响，造成产品质量差和分级效果低，分级质效率一般在30％～50％左右，较高也只达60％，但沉砂浓度高可达80％以上。
这类设备结构简单、工作可靠、操作方便、运行费用低、槽子安装坡度较大，便于实现与磨机的自流联结等特点，可用于重力选矿厂中分级矿砂和细泥，及洗矿作业中的脱泥、脱水等作业，在磨矿作业中则往往作检查分级。
(2).jpg)
2、圆锥水力分级设备
分泥斗是一种结构简单的圆锥分级设备如图2。
分泥斗主要用在水力分级机前对原矿进行脱泥，以提高分级效率；也可用在磨矿设备前为矿浆浓缩、脱水，提高磨机给矿浓度；还可用在各种矿泥选别设备前控制给矿浓度和矿量；在生产流程中还兼有储矿作用。分泥斗的特点是结构简单，容易制造，不需要动力，操作方便。缺点是配置高差较大，溢流横向流造成细粒回流或二次沉降现象发生，沉砂夹细严重，分级效率低。
圆锥水力分级机结构图如图3。
设备适用于对金属、非金属矿及其它物料的分级。国内外生产资料表明，有关选矿厂采用圆锥水力分级机取代水力旋流器作为 分级设备与磨矿设备构成闭路分级，在处理量相同时，循环负荷从390％(一段分级系统)减少到136．5％(两段分级系统)；最终产品的质量得到了改善，产品中细粒级(一200目)增加，粗粒级(+100目)减少。在正常生产状态下，磨矿机的磨矿能力处理量可提高30％以上。
3、机械搅拌式水力分级机
该机采用间断排矿，有利于提高沉砂浓度， 达40％～50％，可满足下道选别作业要求。设备在钨矿重选厂应用较多，据设备有关生产数据计算，按66μm粒级分级的质效率为60．36％。缺点是结构复杂，设备高度较大，与选别设备配置高差大，操作维护不便。
4、云锡式水力分级箱

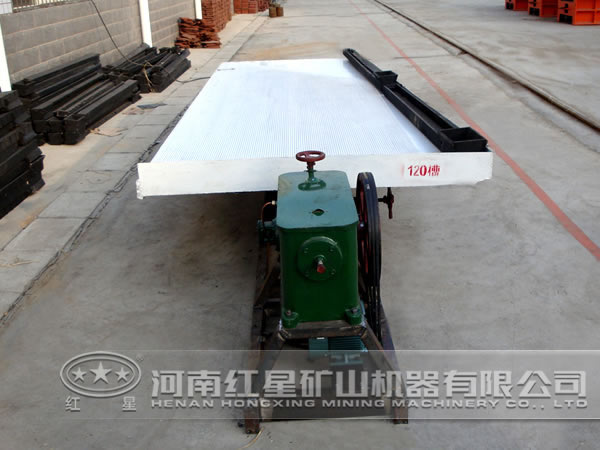

分级箱常用于锡矿选厂摇床重选作业给料的分级作业，与摇床相配置，为摇床提供在粒度、数量和浓度上适合选别作业要求的给料。该分级设备用于摇床给料、原生和次生矿泥、复洗摇床给料分级作业，分级效率较低，为10％～30％左右。特点是设备结构简单，不耗动力，设备高度小，易于摇床配置，操作方便。工作时耗水量大，阻砂条容易堵塞，箱内矿浆拢动大，导致分级效率降低。
(2).jpg)
5、斜窄流分级箱
设备结构及作业的特点：①设备系分级单元集成元件经多次集成组合而成。首先是由分级单元集成为一个斜窄流分级组合体，其次是由几个相同的分级组合体及给料区、集砂区等功能部件构成一个完整的设备。
②采用斜浅层沉降原理分级，成数倍地提高设备单位占地面积的生产能力。
③采用斜窄流小断面作业，基本消除了水力分级中有害的矿浆横向流和“簖路”现象，从而大大地提高分级精度，提高分级产品质量和分级质效率。
④采用无压、开放式给(进)料，分级组合体利用给料区与分级作业区的矿浆静压差进行分级作业，设备无运动部件，动力、易损件消耗低，生产操作管理和维护简便。
设备应用于铁、钛、锡金属选矿中间矿浆产品按0.1—0.019mm粒级分级、脱泥作业，分级质效率为55％～80％，用于磷矿闭路磨矿分级回路中，分级质效率接近60％
离心力水力分级设备
主要由旋流器、水封箱、沉砂分级导管、给料管架、溢流和沉砂收集排放设施等组成。
设备常由多个25-250mm旋流器组装而成，常用于铁、钛、锡金属中间产品矿浆微细粒分级(脱泥)、浓缩与富集作业，分级效率为70％-80％，富集比大，沉砂浓度高，工作稳定。设备已应用于高岭土等非金属选矿除砂提纯和微细粒级(10、5)精选分级作业；以及用于氧化铝厂的砂状与细粒粉状氢氧化铝分离作业。
高频细筛分级设备
随着对高频细筛设备的不断研究与改进，采用多层重叠式筛网、高频低幅振动和耐磨防堵筛网等技术，设备结构合理、性能良好，筛网开孔率大，设备处理能力大，分级精度高，筛分效率高，同时筛网不易堵塞，使用寿命长等特点。

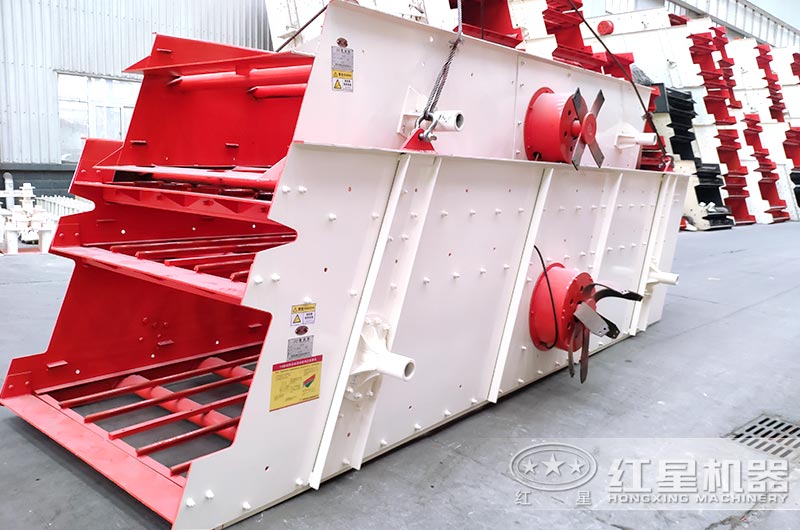

振动筛分机，红星厂家分级机现货
设备已在国内黑色金属、有色金属、非金属矿山等行业中大量应用，在铁矿山中应用最多。在磨矿回路中既可作为独立的分级设备，又可与螺旋分级机、旋流器、浓泥斗等联合用于二次分级流程的分级，以进一步提高分级作业效率，同时也可作为进一步提高磁选精矿品位的筛分设备。
上述分级设备不仅结构及分级原理不同，性能不同，其产品粒度特性也不相同。这要求我们在分级作业设计和生产中，熟悉各类设备技术性能和应用范围，做好设备独立或联合运用的选择与应用工作。
综上所述，分级新设备的应用满足了新形势下选矿生产新工艺的要求，设备结构和技术性能在生产中得到进一步发挥，应用领域也越来越广阔。我公司在此基础之上不断研发新型分级设备，公司分级机设备型号规格齐全，欢迎大家致电咨询，咨询电话：0371-67772626，可来厂家免费参观，享受价格优惠折扣。
