红星机器对复摆颚式破碎机的结构分析

复摆颚式破碎机是石料中等破碎中最常用的破碎设备之一，由于其破碎比大、结构简单、操作简单、生产率高，且不用较高技术水平的工人就可以操作，因此应用范围广。

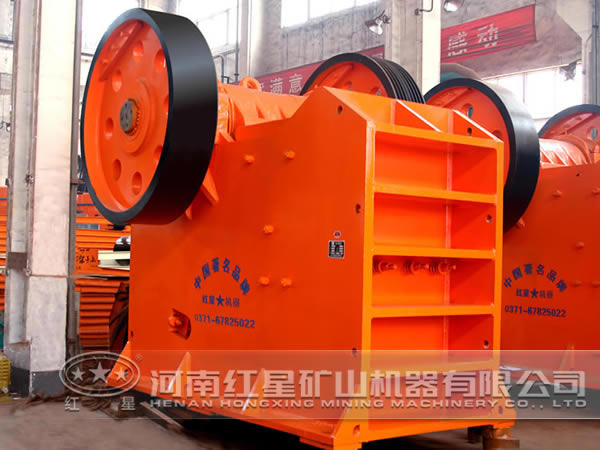

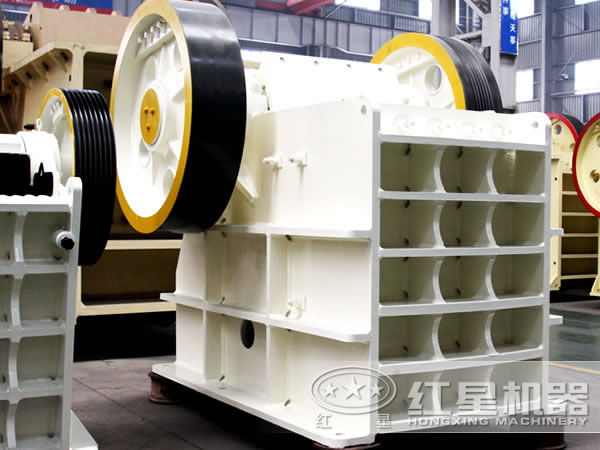

复摆颚式破碎机的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等，其中肘板还起到保险作用。复摆鄂式破碎机采用四连杆机构，由偏心轴的偏心直接驱动，动鄂的下端铰链连着推力板，支撑到机架的后壁上。

复摆颚式破碎机在工作时，偏心轴作逆时针旋转，对装入的物料有向下推并夹持的作用。在动鄂的整个摆动中，顶部的水平摆幅为下部出料口的1.5倍，且垂直摆幅下部较大。由于水平摆幅上大下小，有利于对上部的大块物料进行破碎，并使整个破碎腔的物料受到的破碎力比较均匀。由于垂直摆幅上小下大，有利于出料口处动鄂把成品推出。由于整个动鄂做复杂运动，因此对物料不仅起挤压、劈裂、弯曲作用，还能起碾挫作用，因此可以破碎一些稍黏湿的物料。

复摆颚式破碎机的结构紧凑，破碎腔充满程度较好，所装的料块受到均匀破碎，加以动鄂下端强制性推出成品卸料，因此生产率较高。同时物料快在动鄂下部有较大的上下翻滚运动，容易呈立方形状卸出，减少了片状成分，产品质量较高。但是由于破碎机的垂直摆幅较大，物料对鄂板的磨削作用严重，鄂板磨削快，产生的粉尘也较多。同时由于破碎机的工况恶劣，日常维护与维修困难性较大，因此在很大程度上限制了复杂颚式破碎机的工作效率和质量。

由上述分析，企业若要减少生产成本，提高经济效益，就需从破碎机的结构入手，从结构上进行改进。更多颚式破碎机信息咨询电话：0371-67772626。
