颚式破碎机机架结构的几种形式及比较

颚式破碎机的机架是整个破碎机零部件的安装基础。它在工作中承受很大的冲击荷载，它的质量占整机很大比例，而且加工制造工作量也较大。机架的强度和刚度，对整机性能和主要零件寿命均有很大影响。因此，机架结构设计很重要。

一、颚式破碎机机架按结构分为 整体机架 和 组合机架 。

整体机架由于制造、安装和运输困难，故不宜用于大型破碎机，而多为中小型破碎机所采用。它比组合机架刚性好，但制造较复杂。

组合机架用于大型破碎机，它有两种形式：一种是通过架壁间的嵌销和螺栓组合，如1200×1500颚式破碎机机架分上下两部分，上架体和下架体用螺栓连接，结合面间用键、销钉承受强大的剪力。键和销还起装配定位作用。另一种是用焊接组合，如900×1200颚式破碎机机架。它的刚性比嵌销连接的组合机架好，加工、装配和拆装也比较方便。15000×2100破碎机采用焊接组合机架。

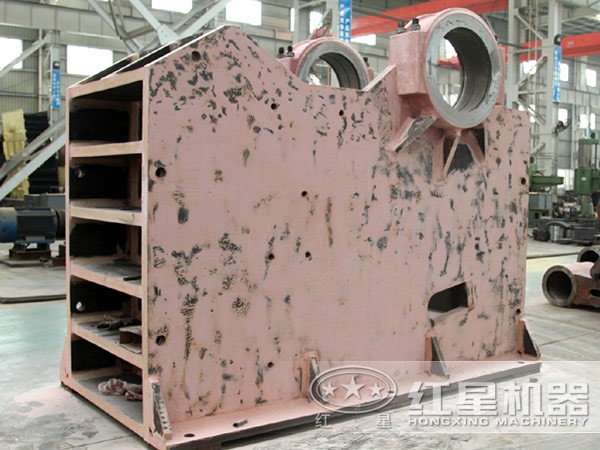

焊接式机架

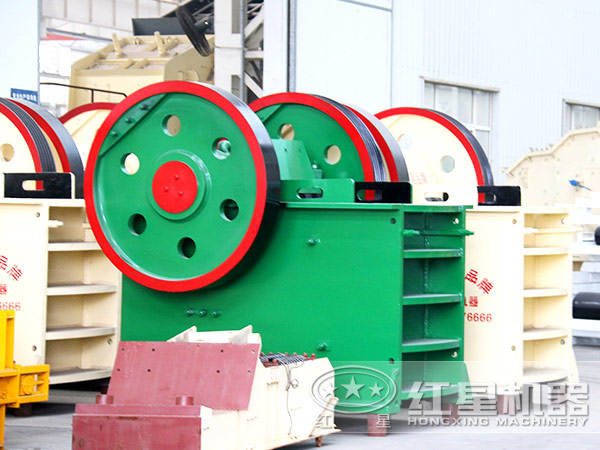

组合机架，适用于井下安装

二、制造工艺来看，整体机架又分整体铸造机架和整体焊接机架。

前者制造较困难，特别是单件小批量生产，而后者便于加工制造，机重较轻，但要求焊接工艺、焊接质量都比较高，且焊后要求消除内应力。国外颚式破碎机普遍采用焊接机架，不仅小型破碎机用，大型破碎机也是焊接机架，国内多采用整体铸造机架。由于铸钢是一种高能耗的工艺过程，从节约能源角度应大力发展焊接机架。

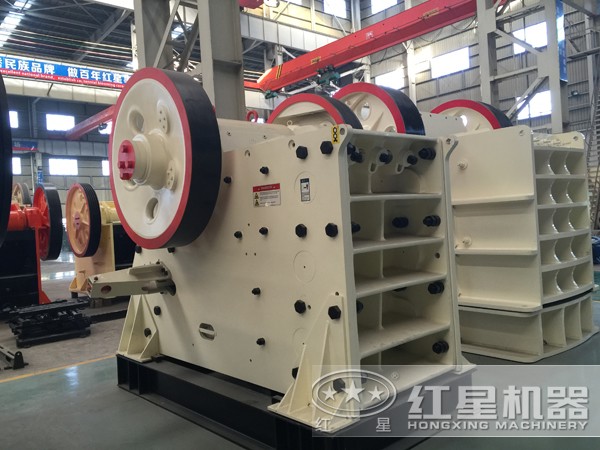

整体焊接机架

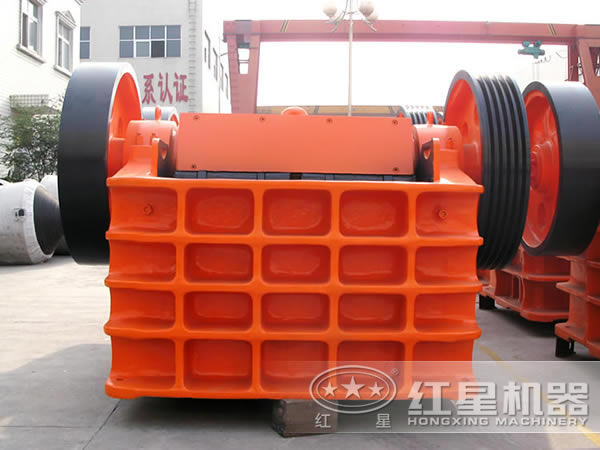

整体铸造机架
