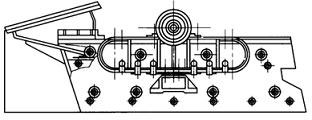

国产惯性振动筛有SZ型和SXG型等型号。图为SZ型惯性振动筛外形图。筛网固定在筛箱上，筛箱安装在两椭圆形板簧组上，板簧组底座与基础固定。振动器的两个滚动轴承固定在筛箱上，振动器主轴的两端装有偏重轮，调节重块在偏重轮上不同的位置，可以得到不同的惯性力，从而调整筛子的振幅。安装在固定机座上的电动机，通过三角皮带轮带动主轴旋转，因此筛子产生振动。筛子中部的运动轨迹为圆，因板簧的作用筛子两端运动轨迹为椭圆。根据生产量和筛分效率不同的要求，筛于可安装在15°-25°倾斜的基础上。
SZ型惯性振动筛可用于选煤厂、焦化厂和选矿厂对煤、焦炭、矿石的筛分，入筛物料 度为100mm。
SXG型惯性振动筛与SZ型惯性振动筛的主要区别在于此筛的筛箱是用弹簧悬挂装置吊起。电动机经三角皮带，带动振动器主轴回转，由于振动器上不平衡重量的离心力作用，使筛子产生圆周运动。此筛只适用于煤和矿石的筛分。
惯性振动筛是由于振动器的偏心质量回转运动产生的离心惯性力（称为激振力）传给筛箱，激起筛于振动，并维持振动不减弱。筛上物料受筛面向上运动的作用力而被抛起，前进一段距离后，再落回筛面。
.jpg)
点击咨询价格
惯性振动筛由于振幅小而振动次数高。适用于筛分中、细粒物料，并且要求在给料均匀的条件下工作。因为当负荷加大时，筛子的振幅减小，容易发生筛孔堵塞现象；反之，当负荷过小时，筛子的振幅加大，物料颗粒会过快的跳跃越过筛面，这两种情况都会导致筛分效率降低。由于筛分粗粒物料需要较大的振幅，才能把物料抖动，并由于筛分粗粒物料时，很难做到给料均匀，故惯性振动筛只适宜于筛分中、细粒物料，它的给料粒度一般不能超过100mm，同时，筛子不宜制造得太大，只有中、小型固体物料分选厂才宜采用。

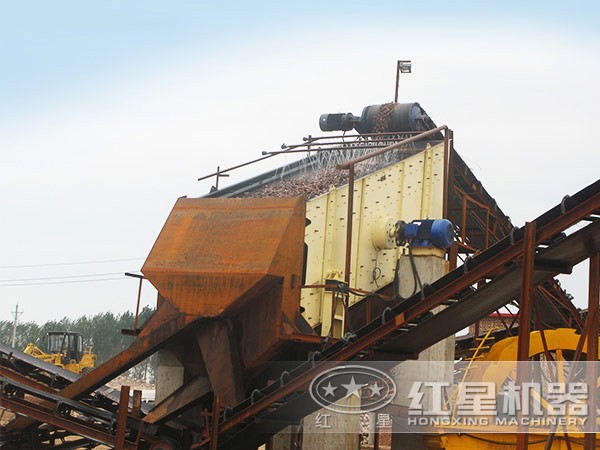

砂石筛分机如上图，边筛分边冲水，减少粉尘污染
