简摆颚式破碎机

简摆颚式破碎机简介

红星矿山机械生产的简摆鄂式破碎机结构紧凑简单，偏心轴等传动件受力较小，耐磨是、寿命长，破碎比大，处理量大，常被用在选矿，磨粉，砂石骨料生产等行业。

点击咨询价格

简摆颚式破碎机的传动方式

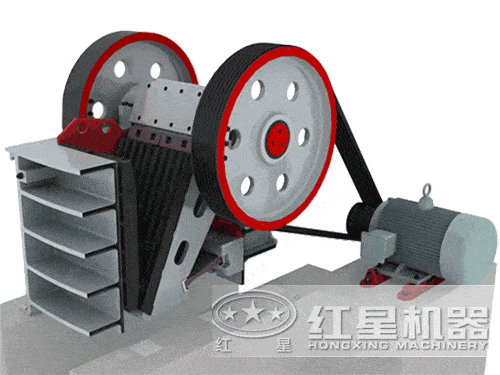

该机械是以电动机为动力，通过电动机皮带轮，由三角皮带和槽轮驱动偏心轴，使动颚按预定轨迹作往复运动，该运动是破碎进入破碎腔物料的的主要作用力，破碎后的成品物料经过机器下部的物料排出口排出。定颚、动颚上都有衬板，衬板上有齿牙，有辅助破碎款式物料的作用。衬板的主要作用是防止定颚、动颚受到磨损。轴承支撑心轴的两端，并安装连杆。连杆的连杆头与杆身分开制造，电动机通过V带带动带轮及偏心轴。在连杆下方的凹槽中，装有推力板支座，前推力板及后推力板分别支承于支座上。偏心轴除在颚式破碎机一端安有带轮外，在另一端安装飞轮。

该设备设计在后推力板与后支座之间安装一组垫板，用来调整排料口宽度，控制出料粒度的大小。增加垫板厚度，使推力板和动颚向左方推移，颚式破碎机排料口减小。反之，减少垫板厚度，颚式破碎机排料口将增大。

简摆颚式破碎机工作原理

该机的动鄂悬挂在心轴上，可作左右摆动，当偏心轴旋转时，带动连杆和两块推力板做上下往复运动。以此推动动鄂做左右往复运动，实现破碎和卸料的生产过程。该系列的破碎机采用曲柄双连杆机构，主要是动鄂上受到很大的破碎反力，而其偏心轴和连杆却受力不大，擅长破碎硬度较高的矿石物料，所以工业上使用的此类破碎机为大型机和中型机，以便提高工作效率。改破碎机工作时主要特点是，动鄂上每点的运动轨迹都以心轴为中心的作圆弧运动，计算式圆弧半径等于该点至轴心的距离，上端圆弧小，下端圆弧大，破碎效率较低，其破碎比i一般为3-6.由于运动轨迹简单，因此得名：简单摆动鄂式破碎机。

简摆颚式破碎机具有质量及性能可靠、价格实惠等优势，深受矿石加工厂的青睐与欢迎，目前该设备已经远销国外多个国家，在破碎机市场中占据了非常大的份额，欢迎对这款设备有需要的用户莅临我公司考察选购。
