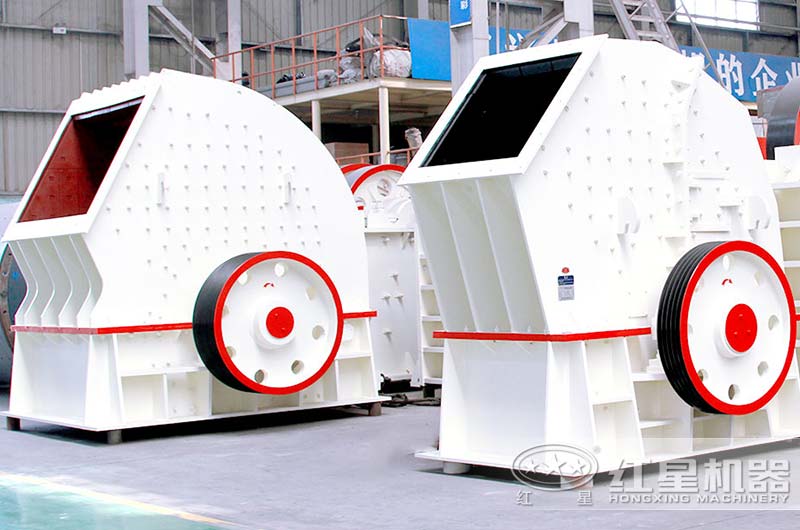

重锤式破碎机内部构造图

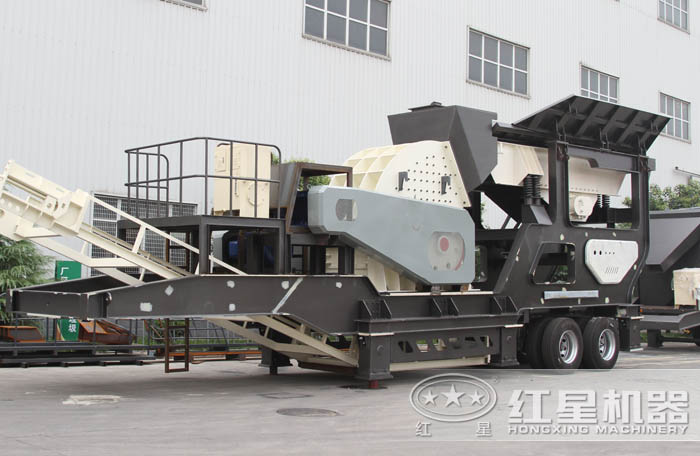

 重锤式破碎机作为一种新型的粗破细破都能做到的破碎机受到很多用户的喜爱。有的人不知道重锤式破碎机的结构是啥样子。咱们今天就来看看吧。

重锤式破碎机内部结构图，工作原理分析

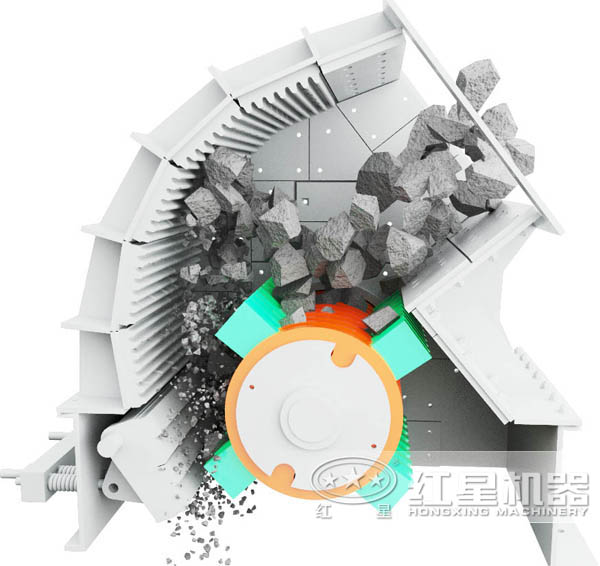

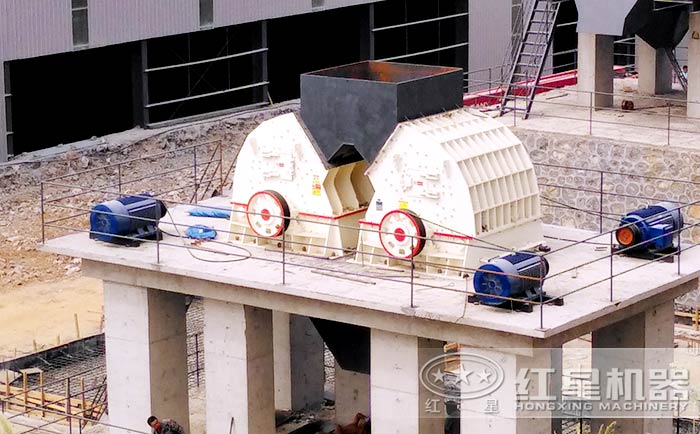

重锤破工作原理：重锤式破碎机是利用高速回转锤子的冲击作用进行破碎的。重锤式破碎机可分为单转子重锤破碎机和双转子重锤破碎机。重锤式破碎机工作时，锤头的高速运转对给入的大块物料进行打击，并使其抛向机体内壁的承击板上物料得到进一步冲击破碎后，落到下面的篦条上，粒度合格的产物从篦条缝隙中排除，篦条上的物料继续被锤头打击、挤压、研磨，直至全部合格。

重锤式破碎机结构组成部分

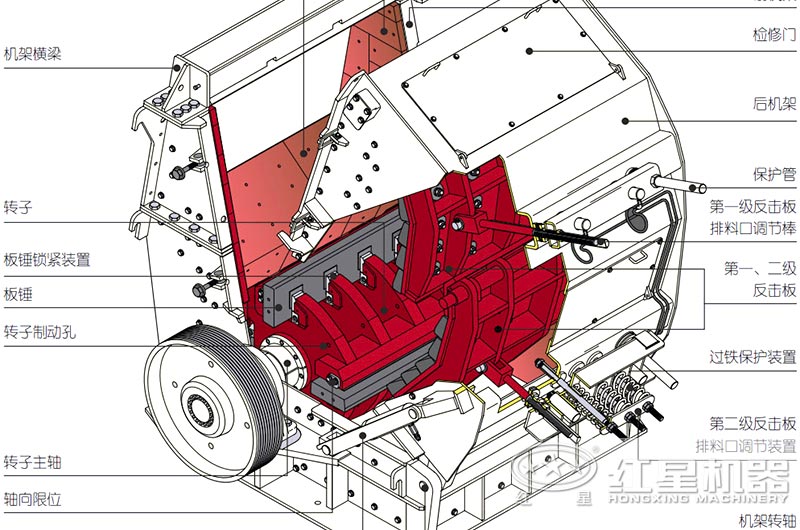

重型锤式破碎机由机壳、转子、打击板、锤头、支架、衬板等组成。

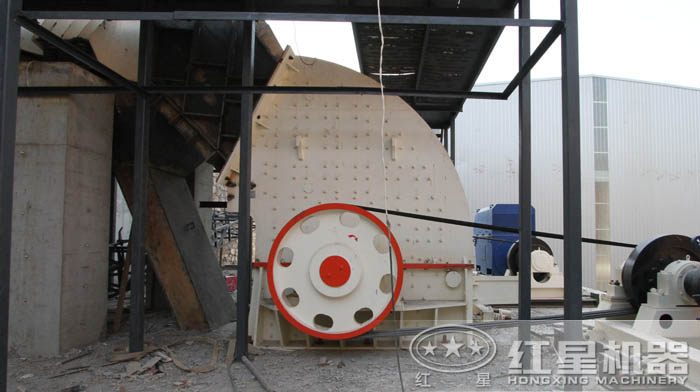

1、机壳由上机体、后上盖、左侧壁和右侧壁组成，各部分用螺栓连结成一体，上部开有进料口，内部镶有高锰钢衬板，磨损后可以更换，机壳和轴之间漏灰现象十分严重，为了防止漏灰，设有轴封。机壳下部直接安放在混凝土基础上，并用地脚螺栓固定。为了便于检修、调整和更换蓖条，下机体的前后两面都开有一个检修孔。为了便于检修、更换锤头方便，两侧壁也对称的开有检修孔。

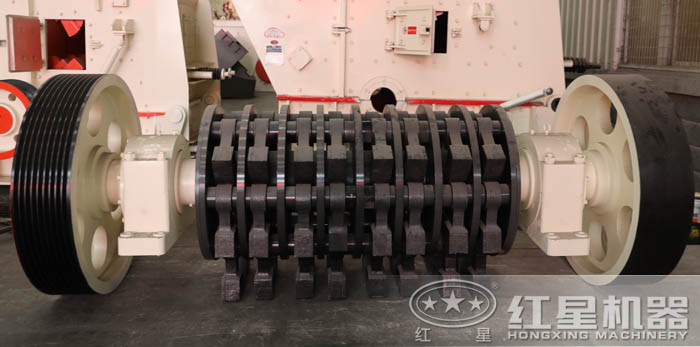

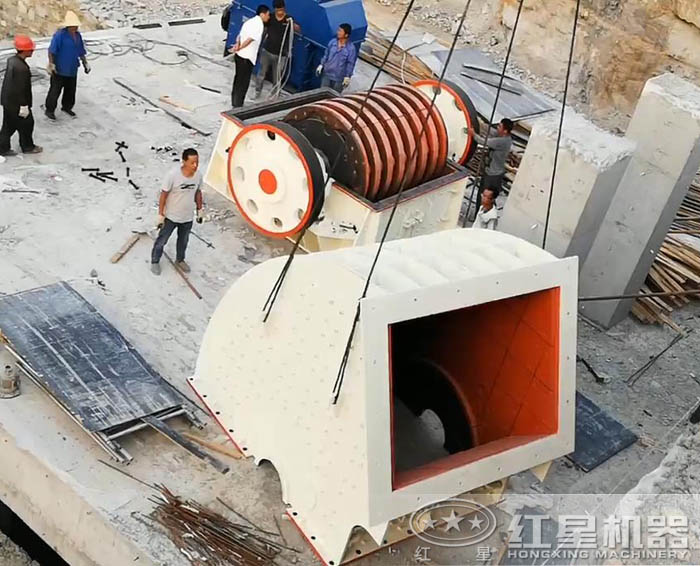

2、转子由主轴、圆盘、销轴等组成，圆盘上开有6个均匀分布的销孔，通过销轴将6-8个锤头悬挂起来。为了防止圆盘和锤子的轴向窜动。销轴两端用锁紧螺母固定。转子支承在两个滚动轴承上。此外，为了使转子在运动中储存一定的动能，避免破碎大块物料时，锤头的速度损失不致过大和减小电动机的尖峰负荷，在主轴的一端还装有一个飞轮。

3、主轴是支承转子的主要零件，冲击力由它来承受。因此，要求其材质具有较高的韧性和强度。通常断面为圆形，且有平键和其他零件连接。

4、锤头是主要的工作部件。其质量、形状、和材质对破碎机的生产能力有很大的影响。因此，根据不同的进料尺寸来选择适当的锤头质量。锤头用双金属热复合材料液复合铸造而成，是一般锰钢锤头寿命的3倍以上！
