球磨机的构造及分类

球磨机是目前应用最为广泛的一种粉磨设备，对粉磨物料的适应性较强，能连续生产，粉碎比较大（300~1000），既可干法粉磨又可湿法粉磨，还可烘干兼粉磨同时进行，且设备的结构也非常的简单，分类也非常的多，本文对该设备的构造及分类做简要介绍。

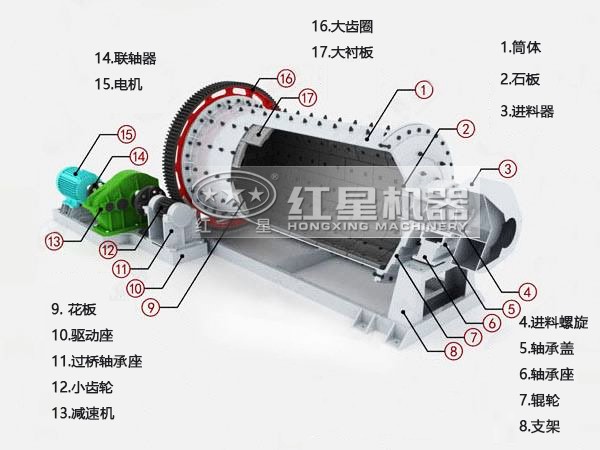

球磨机的构造

1、球磨机主体是一个回转的简体，两端装有带空心轴的端盖，空心轴由主轴承支撑，整个磨机借传动装置以16.5～27r／min的转速（大磨转速低、小磨转速高）运转，并伴随着冲击声，把约20mm左右的块状物料磨成细粉；

2、依据球磨机规格不同，筒体内被隔仓板分割成了若干个仓，不同的仓里装入适量的、用于粉磨（冲击、研磨）物料用的不同规格和种类的钢球、钢段或钢棒等作为研磨体（烘干仓和卸料仓不装研磨体），筒体内壁还装有衬板，以保护简体免受球磨机钢球的直接撞击和钢球及物料的滑动摩擦，同时又能改善钢球的运动状态、提高粉磨效率；

3、距进料端（也是磨头）近的那一仓称为粗磨仓，所装研磨体（干法磨为钢球，湿法磨为钢棒）的平均尺寸（3～4种不同球径的尺寸配合在一起）大一些，这主要是刚喂人的物料是从前一道工序——破碎、预均化后送来的配合原料，其中占有绝大多数的块状石灰石的粒度为20mm左右，在粗磨仓里首先要受到冲击和研磨的共同作用而粉碎，成为小颗粒状物料和粉状物料（粗粉），通过隔仓板的箅孔进入下一仓（细磨仓）继续研磨；

4、这样， 或第三仓、第四仓研磨体(钢球或钢段)的平均尺寸就逐渐减小，x寸小颗粒物料和粗粉主要是研磨，从磨端（磨尾）或磨巾（中卸）卸出。

球磨机的分类

球磨机的分类主要有如下几个依据：按筒体的长度与直径之比、按装入的研磨介质形状、按卸料方式、按传动方式等。

1、球磨机按筒体的长度与直径之比分类

（1）短磨机：长径比在2以下时为短磨机。一般为单仓，用于粗磨或一级磨，也可将2-3台球磨机串联使用。

（2）中长磨机：长径比在3左右时称为中长磨机。

（3）长磨机：长经比在4以上时为长磨机或称管磨机。中长磨和长磨，其内部一般分成2-4个仓。在水泥长中用得较多。

2、按球磨机内装入的研磨介质形状分类

（1）球磨机装入的研磨介质主要是钢球或钢段，这种磨机使用最普遍。

（2）棒磨机磨内装入直径为50-100mm的钢棒作研磨介质，棒磨机筒体长度与直径之比一般为1.5-2。

（3）棒球磨机这种磨机通常具有2-4个仓。在 内装入圆柱形钢棒作为研磨介质，以后各仓则装入钢球或钢段。棒球磨机的长径比应在5左右为宜，棒仓长度与磨机有效直径之比应在1.2-1.5之间，棒长比棒仓短100mm左右，以利于钢棒平行排列，防止交叉和乱棒。

3、球磨机按卸料方式分类

（1）尾卸式磨机欲磨物料由磨机的一端喂入，由另一端卸出，称为尾卸式磨机。

（2）中卸式磨机欲磨物料由磨机的两端喂入，由磨机筒体中部卸出，称为中卸式磨机。相当于两台球磨机并联使用，这样设备紧凑，简化流程。按尾卸式磨机的排料方式有格子排料、溢流排料、周边排料和风力排料等多种类型。

4、按传动方式分类

（1） 磨机的电动机通过减速机带动磨机卸料端空心轴而驱动磨体回转，减速及的出轴与磨机的 在一条直线上。

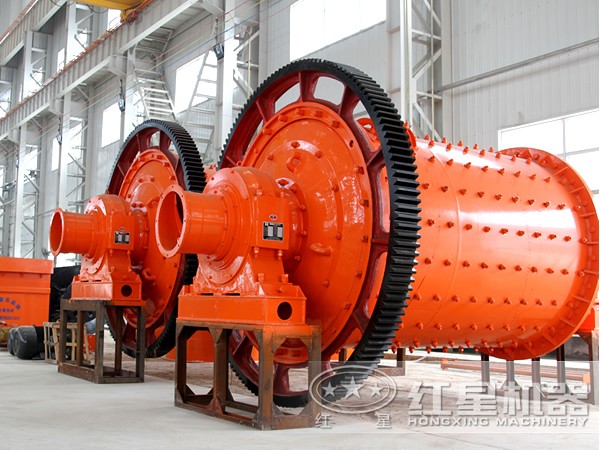

（2）边缘传动球磨机电动机通过减速机带动固定在卸料端筒体上的大齿轮而驱动磨机筒体回转。

5、其他分类

根据工艺操作又可分为干法磨机、湿法磨机、间歇球磨机和连续球磨机。连续磨机与间隙磨机相比，前者产量高、单位重量产品的电耗低、机械化程度高和所需操作人员少。但基建投资费用大，操作维修较复杂。现在间歇式磨机极少使用，常用作化验室实验磨。

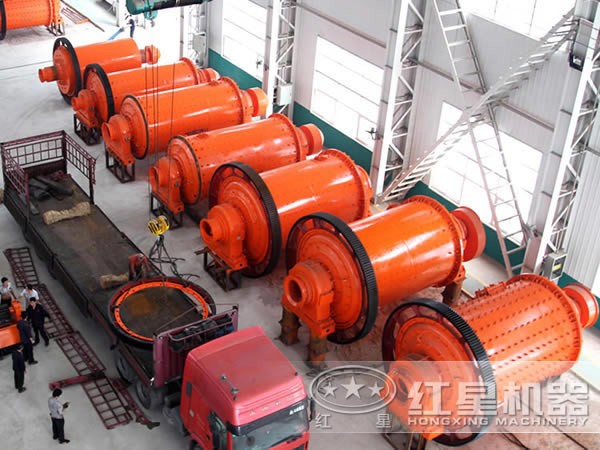

红星机器提供多种球磨机

红星机器作为市面上比较大型的矿山设备厂家，生产出来的球磨机设备经过层层检验，只有严格符合出场要求，才会将球磨机交到客户的手中，质量有保证；而且各种球磨机设备都有现货供应，可实现签约即可发货的需求。

上述介绍了球磨机这款设备的构造和分类，希望用户在选购球磨机设备的时候要根据施工现场实际情况选择 合适型号的设备，这样能提高加工厂整体的利润，如有需要购买球磨机的用户，请在线咨询红星机器客服人员。
